Гидравлические цилиндры и насосы: как собрать систему под задачу

Большая часть раздела - гидравлика Harrison: цилиндры, насосы, съёмники и инструмент. У WiederKraft и Optimus гайколомы, опрессовочные насосы и кримперы, у WiederKraft ещё шкворнедавы и домкрат-таблетка.

Гидроцилиндры

• Однополостные усилием от 10 до 200 т с ходом штока от 10 до 150 мм. Низкие модели с ходом 10-16 мм заходят туда, где обычный цилиндр не помещается.
• Многоступенчатые от 10 до 100 т с ходом до 600 мм.
• С полым штоком: однополостные от 20 до 100 т и двухполостные от 30 до 60 т.
• Двухполостные на 30 и 50 т с ходом 200 и 300 мм.
• Низкий домкрат-таблетка WiederKraft на 50 т.

Насосы и рукава

• Ручные насосы на 700 бар с баком от 0,35 до 3 л, в том числе двухполостной.
• Пневмогидравлические насосы с педалью на 0,69 и 1,7 л.
• Насосные станции с электроприводом 0,75 кВт на 1, 2 и 3 выхода.
• Рукава высокого давления от 1,5 до 9 м с быстроразъёмным соединением 3/8".

Съёмники и другой инструмент

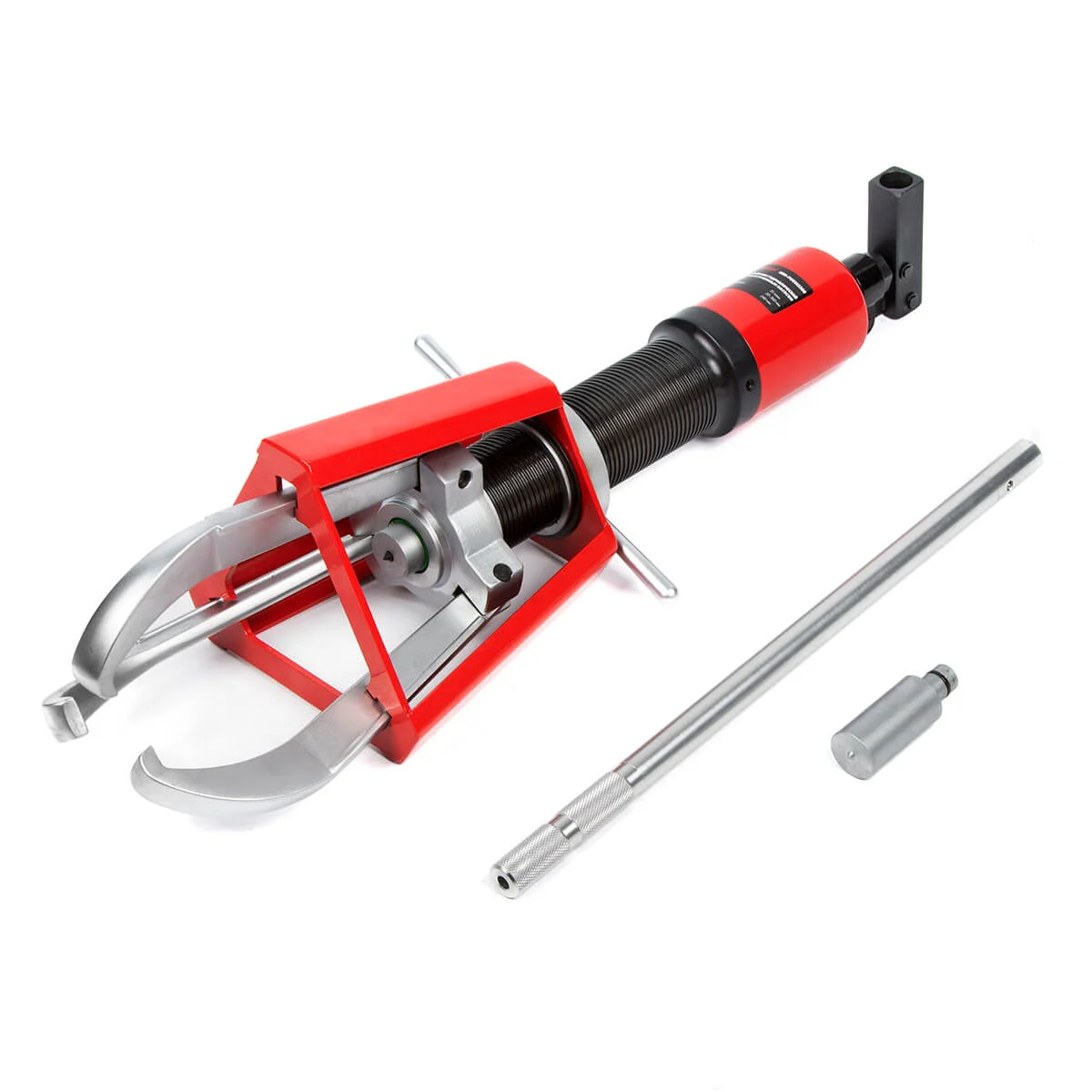

Съёмники от 5 до 50 т, в том числе со встроенным насосом и самоцентрирующиеся. Гайколомы на 14 т для гаек M8-M24 и гидравлический гайковёрт на 4512 Н·м для M22-M48. Кабелерезы, кримперы на 5 и 9 т, трубогибы от 6 до 20 т, разгонщики фланцев, шкворнедавы WiederKraft на 75 т. Для проверки систем есть опрессовочные насосы на 25, 40 и 63 бар.

Как подобрать

Цилиндр обычно выбирают по усилию с запасом и по ходу штока, насос по объёму масла: его должно хватить на полный ход цилиндра. Однополостной цилиндр возвращается пружиной или под нагрузкой, двухполостной гидравликой в обе стороны: он нужен, когда шток надо втянуть принудительно. Для двухполостного цилиндра нужен двухполостной насос и два рукава. Насос, рукав и цилиндр подбирают на одно рабочее давление.

Прессы и домкраты для слесарного участка собраны в разделе гаражное оборудование, подъёмники в разделе подъёмное оборудование, механические съёмники в разделе специнструмент.
